Antidécrochage
Contexte
La densité croissante de panneaux photovoltaïques dans les quartiers résidentiels provoque de plus en plus de surtensions locales: au pic de production, plusieurs onduleurs injectent simultanément dans un réseau BT dimensionné pour la consommation, pas pour une exportation massive. Lorsque la tension dépasse les seuils fixés par la norme Synergrid C10/11, l'onduleur est tenu de se déconnecter. Résultat : pertes de production, usure prématurée des composants et frustration pour le propriétaire.
Pourquoi mon onduleur décroche-t-il ?
- Règle C10/11 : arrêt si la tension phase-neutre reste > 253 V pendant 10 min (ou > 264,5 V instantané).
- Cette limite en tension est prévue pour protéger vos appareils électriques, qui ne sont pas conçus pour recevoir une tension trop élevée.
- Impédance du réseau : les conducteurs basse tension existants offrent une résistance significative ; dès que plusieurs onduleurs injectent, la tension remonte vite.
- Autocontrôle de l'onduleur : pour pousser l'énergie vers la cabine MT/BT, il augmente légèrement sa tension ; si tout le voisinage fait de même, la dérive s'accélère.
- Pompage : après l'arrêt, la tension retombe, l'onduleur redémarre, puis récidive… un cycle qui peut se produire des dizaines de fois par jour.
Impact financier : le cas de Madame Dupont
Prenons un foyer type :
- Production annuelle : 5 000 kWh.
- Consommation annuelle : 5 000 kWh.
- Autoconsommation sur l'année : 35 %.
- Prix complet d'un kWh acheté : 0,40 € (énergie, réseau, taxes).

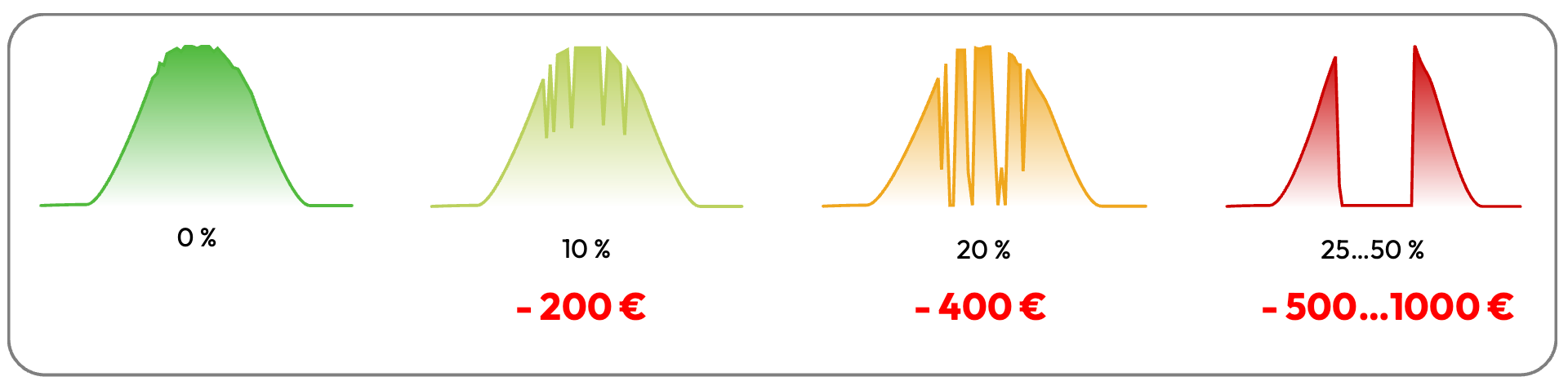

Un décrochage moyen de 20 % fait perdre ~1 000 kWh/an :
- Valeur de la production manquée : 1 000 kWh × 0,04 € (rachat) ≈ 40 €.
- Mais surtout, nécessité de racheter ces 1 000 kWh à 0,40 € : 400 €.
- Coût total : ~ 440 €/an.
Le phénomène est double peine : non seulement vous ne produisez pas, mais en plus l'énergie que vous consommez à ce moment-là doit être achetée au réseau.
Fonctionnement de l'antidécrochage logiciel
L'antidécrochage logiciel d'Azimut combine l'analyse de votre installation, des prévisions météo et un planning quotidien adapté pour ne protéger votre installation que lorsque c'est réellement nécessaire, et préserver l'optimisation de votre facture le reste du temps.
Analyse de votre installation
Le système analyse en continu l'historique de tension et de production de votre installation. Il détecte automatiquement les épisodes de décrochage passés et apprend à quel niveau de production solaire votre réseau local commence à poser problème. Cette analyse est propre à chaque site : deux maisons dans la même rue peuvent avoir des seuils très différents selon leur raccordement.
Prévision quotidienne du risque de décrochage
Chaque jour, à partir des prévisions d'ensoleillement, le système calcule la production attendue de vos panneaux et en déduit une prévision de tension sur votre réseau. Il sait ainsi à l'avance si la journée du lendemain présente un risque de décrochage ou non.
Planification adaptée
En fonction du risque prévu, le système adapte automatiquement son comportement :
- Journée à risque : la charge de la batterie est limitée pendant la nuit pour garder de la capacité disponible le lendemain. La batterie pourra ainsi absorber les surplus de production solaire au moment critique, plutôt que d'être déjà pleine.
- Journée sans risque : le système fonctionne normalement et optimise votre facture (charge en heures creuses, arbitrage tarifaire, etc.), sans se priver d'opportunités d'économie.

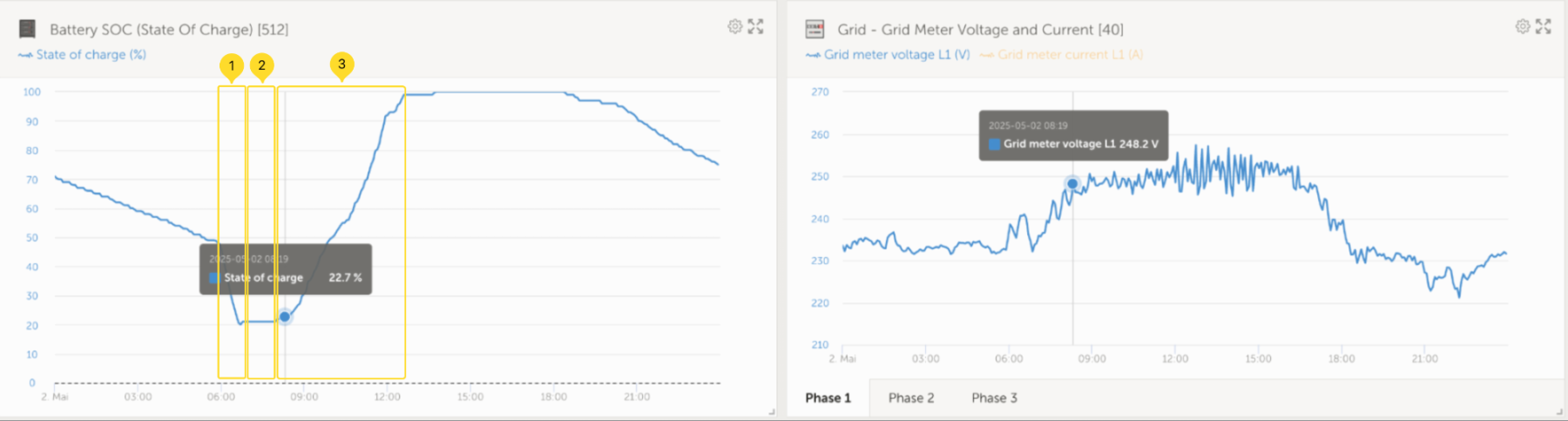

Protection en temps réel
Lorsque l'antidécrochage est activé pour la journée, la batterie passe en veille active :
- Dès que la tension mesurée franchit un seuil critique, la batterie se charge de façon progressive et proportionnelle : plus la tension monte, plus elle absorbe. Elle agit comme un tampon entre vos panneaux et le réseau.
- Pour les installations triphasées, chaque phase est analysée indépendamment. Si une seule phase est en surtension, la batterie agit sur celle-ci tout en rééquilibrant les autres au besoin.
- En fin de journée, lorsque la tension redescend durablement, la batterie se recharge complètement pour assurer l'autonomie de la soirée et de la nuit.
Cette approche permet de récupérer 50 % à 85 % des kWh perdus annuellement grâce au maintien de la tension sous les seuils réglementaires, tout en préservant l'optimisation tarifaire les jours où le risque de décrochage est faible.
Remarque au niveau du raccordement triphasé 230V sans neutre :
Sur les installations électriques triphasées 230V sans neutre, nous préconisons d'installer une batterie monophasée câblée sur L1 et L2. La fonction d'antidécrochage logicielle ne sera active que pour les onduleurs photovoltaïques câblés entre L1 et L2. Pour un antidécrochage plus complet, voir "Antidécrochage matériel".

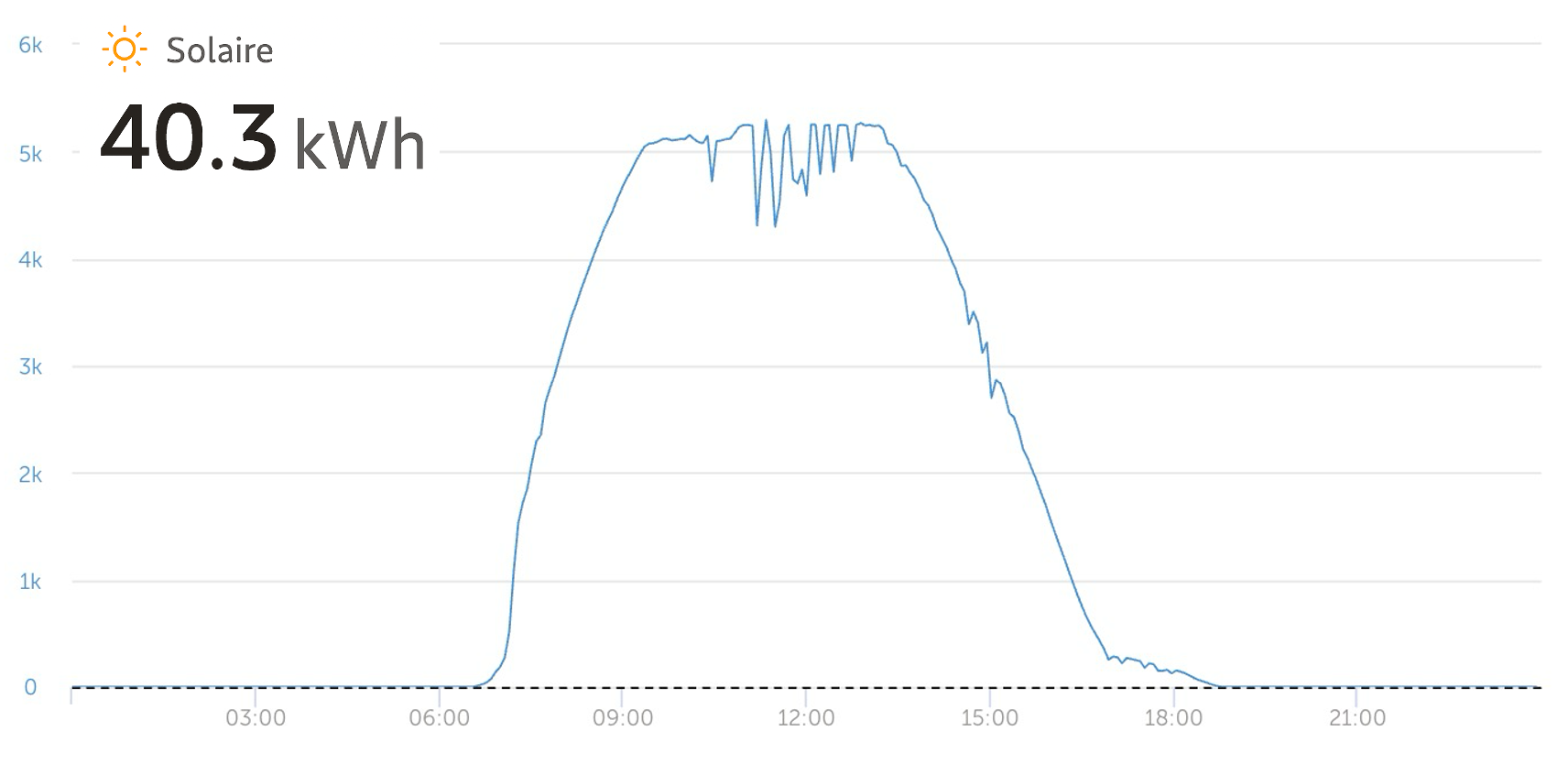

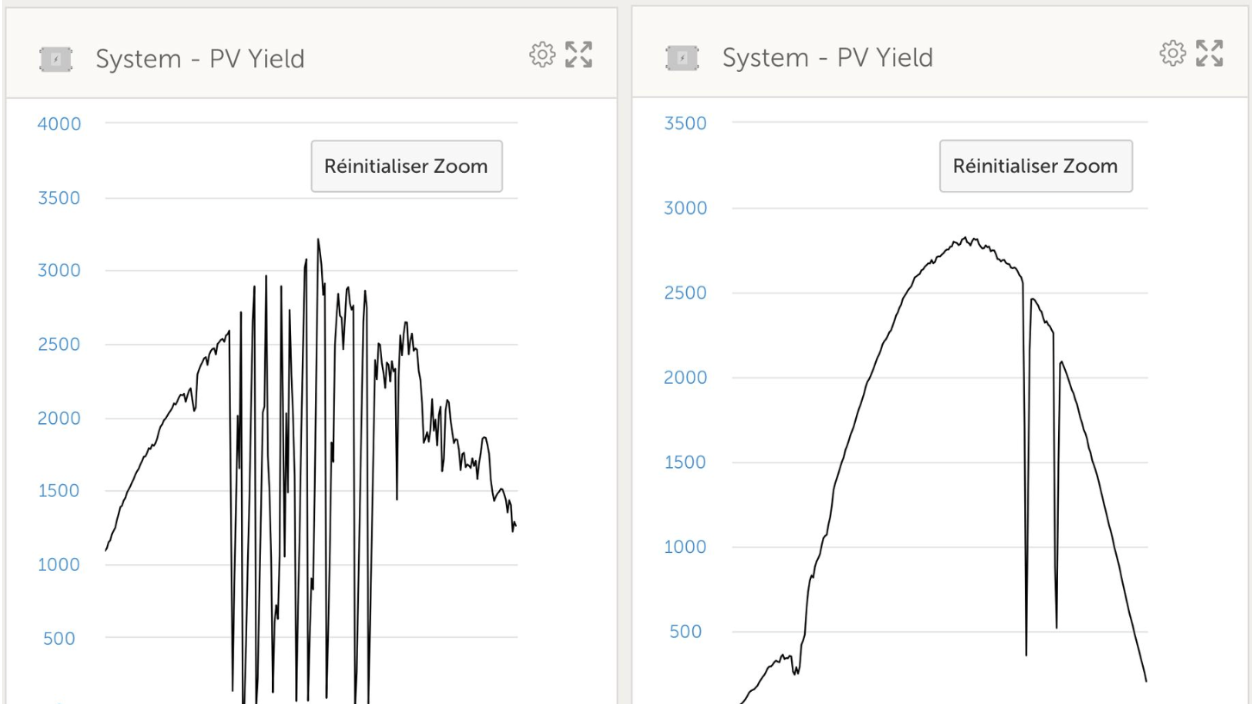

Avant/après
Fonctionnement de l'antidécrochage matériel
Dans les cas les plus sévères, le logiciel ne suffit plus : l'onduleur photovoltaïque ne démarre même pas.
On ajoute alors un chargeur entre les strings PV et la batterie, qui vient remplacer l'onduleur photovoltaïque existant. La production contourne l'onduleur, se stocke directement dans la batterie en courant continu, puis est restituée plus tard.
Cette solution permet à l'installation photovoltaïque de continuer à produire même quand le réseau est saturé. En cas de surtension sur le réseau, cette production alimente la consommation instantanée de la maison, et l'excédent est chargé dans la batterie jusqu'à ce qu'elle soit pleine.
Avant/après

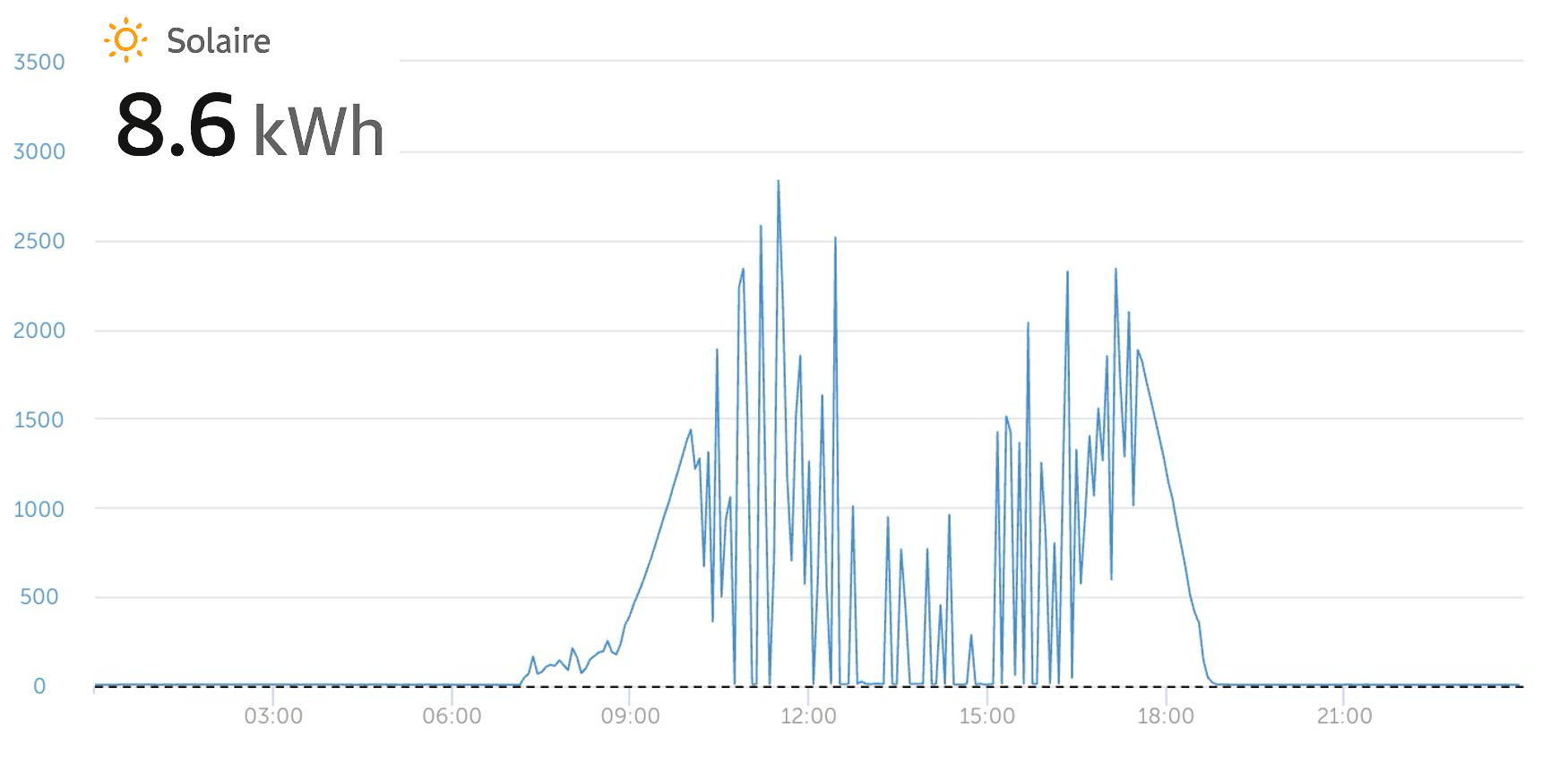

Avant
Après
